Camera Link /LVDS、RS-422、HD-SDI接口转换器

Camera Link /LVDS、RS-422、HD-SDI接口转换器

  • 所属分类:Vivid Engineering
  • 浏览次数: 643 次
  • 发布时间:2023-10-18 15:26:02
  • 资料下载:
  • CLT361
  • CLT371
  • CLT353
  • 详细介绍

产品型号:Camera Link /LVDS、RS-422、HD-SDI接口转换器

主要参数:LVDS/RS-422/HD-SDI 与Camera Link 转换器

产品详细说明:

特征:

1. 将 Camera Link 转换为 LVDS、RS-422、HD-SDI;

2. 将LVDS、RS-422、HD-SDI转换为Camera Link;

3. 可用于替换现有成像系统中过时的 RS-422 和 LVDS 相机和图像采集卡;

4. HD-SDI 转换器桥接工业成像和广播视频。





型号

输入

(即相机)

输出

(即图像采集卡)

CLT-303L

LVDS (EIA-644)

Camera Link

CLT-303R

RS-422

Camera Link

CLT-353L

Camera Link

LVDS (EIA-644)

CLT-353R

Camera Link

RS-422




LVDS、RS-422转Camera Link接口转换器CLT-303 主要

1. 支持使用带有 Camera Link 图像采集卡的 RS-422 和 LVDS 相机;

2. 与 Camera Link 图像采集卡相结合,取代现有成像系统中过时的 RS-422 和 LVDS 图像采集卡;

3. 也可用于从 FPGA 和成像开发板转换并行视频;

4. Camera Link Base接口,支持高达 24-bit 数据;

5. “R”版本支持RS-422相机;

6. “L”版本支持LVDS相机;

7. “L”版本: 2.5 MHz 至 85 MHz 相机像素时钟范围;

8. “R”版本: 2.5 MHz 至 32 MHz 相机像素时钟范围;

9. 支持RS-232 相机通讯;

10. 可选择的相机时钟和定时信号极性;

11. 链接指示器标识相机机连接;

12. Isolated DC power input;

13. 最小的数据传递延迟;

14. 流通式连接器;

15. 标准多国电源,可选locking-plug电源;

16. 坚固、紧凑的铝制外壳,带安装法兰。

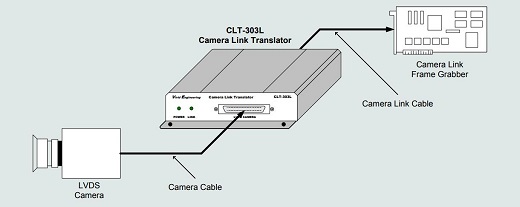

CLT-303 connections



Camera Link转LVDS、RS-422接口转换器CLT-353 主要

1. 支持使用带有 RS-422 和 LVDS 图像采集卡和成像系统的 Camera Link 相机;

2. 与 Camera Link 相机相结合,以取代现有成像系统中过时的 RS-422 和 LVDS 相机;

3. 几乎可与任何 Camera Link “Base”配置相机配合使用;

4. “R”版本支持RS-422接口;

5. “L”版本支持LVDS接口;

6. “R”版本:最大像素时钟速率为 32 MHz;

7. “L”版本:最大像素时钟速率为 85 MHz;

8. 通过图像采集卡接口或通过后面板 RS-232 端口进行相机串行通信;

9. 可选择的图像采集卡接口时序信号极性和时钟相位;

10. 最小的数据传递延迟;

11. Isolated DC power input;

12. 标准多国电源,可选locking-plug电源;

13. 坚固、紧凑的铝制外壳,带安装法兰

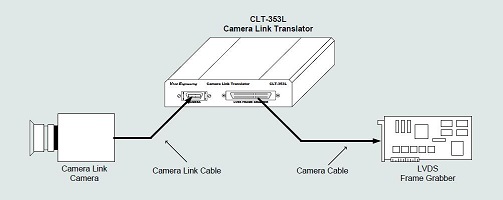

CLT-353 connections
