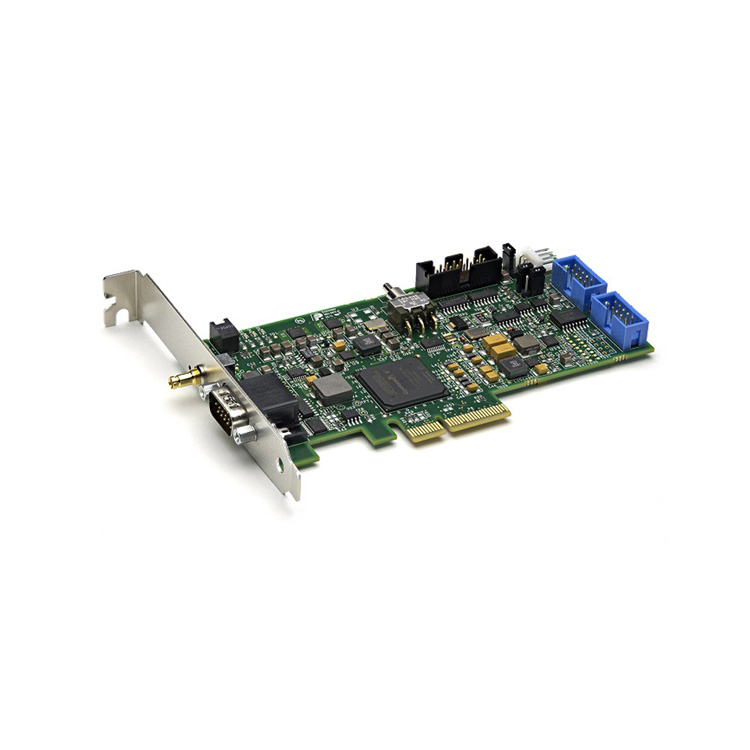

CXP图像采集卡Aon CXP

CXP图像采集卡Aon CXP

  • 所属分类:BitFlow
  • 浏览次数: 581 次
  • 发布时间:2023-10-23 14:12:20
  • 资料下载:
  • 详细介绍

产品型号:CXP图像采集卡Aon CXP

主要参数:CoaXPress 1.1;支持一台 CXP-6 相机;支持CXP 速度从 1.250 到 6.250 Gb/S ;PCI Express x2 Gen 2.0 接口

产品详细说明:


Aon-CXP 是低成本单链路 CoaXPress 图像采集卡。虽然它看起来体积很小,但它功能十分强大。它支持CXP 相机的速度可达 6.25 Gb/S。机器视觉组件所基于的技术在性能上飞速发展,同时尺寸和成本却在直线下降传统上耗电量大、价格昂贵的CoaXPress相机现在小巧、酷炫、价格实惠。这种单链路相机虽然体积小巧,但是仍可以通过链路接收 6.25 Gb/S 的数据,几乎是 USB3 Vision 实际数据速率的两倍,并且明显快于最新的 GigE Vision 数据速率。这表明可以 300 FPS 获得 2 MP 图像。Aon CXP 专为这种低成本/高性能市场而设计。

与 Aon-CXP 配合使用的小型单链路 CXP 相机可为 GigE Vision 或 USB3 Vision 相机系统提供很多便利:具有明显的价格优势;电缆长度优于众多相机系统;并可提供GigE Vision或USB3 Vision相机系统(触发器、编码器、选通、波形发生器、正交编码器支持等)中缺失的大量机器视觉特性。此外,由于 Aon 的先进 DMA 引擎,在将图像移动到主机内存时,不需占用 CPU 资源。

规格

· 半高、半尺寸 x2 PCI Gen 2.0 Express 板卡

· 提供半高支架

· 符合 CoaXPress 1.1(支持1.0和1.1.相机)

· 支持一台 CXP-6 相机

· 支持CXP 速度从 1.250 到 6.250 Gb/S

· 使用 DIN 1.0/2.3 连接器

· 为相机供电(每个链路高达 13W)

· 提供安全电源,全面保护所有电源线

· 相机即插即用,具有自动链接速度检测功能

· 支持长达 135 米的电缆长度

· PCI Express x2 Gen 2.0 接口

· 兼容PCI Express Gen 1.0 插槽

· 支架上的 I/O 连接器

· 兼容BitBox外部I/O模块

· 对于相机触发器来说,图像采集卡具有高确定性和低延迟性

· FlowThru 技术意味着不需要板载内存

· StreamSync 采集引擎优化了采集和 DMA 之间的同步

· StreamSync 缓冲区管理器最大限度地提高 DMA 通道效率

· 从线扫描相机获取可变长度的帧

· 获取远远超过 4GB 的图像序列

· 没有帧率限制

· 用于外部控制采集的触发器和编码器

· 用于摄像机控制的可编程信号发生器

· 正交编码器支持,包括复杂的触发方案

· 编码器分频器/倍频器

· 适用于 Windows 和 Linux 的驱动程序、实用程序和示例

· 在 32 位和 64 位平台上均受支持

· 适用于大多数第三方处理环境(例如 HALCON、LabView、VisionPro、MATLAB 等)的驱动程序

· 完全GenlCam支持控制和捕获

· 符合 RoHS
