Camera Link模拟器

Camera Link模拟器

  • 所属分类:Vivid Engineering
  • 浏览次数: 171 次
  • 发布时间:2023-10-18 14:13:52
  • 资料下载:
  • CLS222
  • CLS221
  • 详细介绍

产品型号:Camera Link模拟器

主要参数:Camera Link 相机仿真器

产品详细说明:

1. 提供 PoCL 版本(CLS-212 和 CLS-222)

2. 高性能视频测试模式发生器

3. 可编程时序,模拟大多数相机

4. 升级版CLS-221 和CLS-222 支持所有视频格式,包v2.1

CLS-211 Camera Link模拟器(升级版本:CLS-221)

CLS-211 Camera Link 模拟器支持所有 Camera Link 配置(base/medium/full/80-bit)。完全可编程的视频定时使 CLS-211 能够模仿相机特性,视频时钟速率高达(甚至超过)Camera Link 85 MHz 最大值。

CLS-211 使用带有标准 RS-232 串行端口的 PC 进行控制。或者,可以使用USB适配器将 CLS-211 连接到 PC USB 端口。CLS-211 控制通过简单、直接的命令行界面 (CLI) 执行。不需要特殊软件。配置文件很容易使用用户参数创建并下载到 CLS-211。

CLS-211 Camera Link 模拟器对于 Camera Link 组件和系统的开发、测试和集成非常有用。CLS-211 安装在坚固的铝制外壳中。


CLS211_connections

CLS-221 Camera Link模拟器

CLS-221 Camera Link Simulator 是一款经济实惠的高性能视频测试模式生成器,支持所有视频格式,包括新版本 2.1 规范中引入的视频格式。完全可编程的视频定时使 CLS-221 能够模仿几乎所有摄像机的特性。新功能包括增强的时序性能、拜耳颜色支持和其他视频模式。  通过 RS-232 端口、USB 或图像采集卡 COM 端口进行控制  。CLS-221 还包含 AIA 验证测试模式。

CLS-221 包含标准(更大)MDR 连接器。它通过标准电缆连接到带有 MDR 连接器的设备,并通过适配电缆连接到带有较小 SDR/HDR 连接器的设备。


CLS221_connections


CLS221_software

CLS-212 Camera Link PoCL 模拟器(升级版本:CLS-222)

基于CLS-211 模拟器,CLS-212 Camera Link 模拟器增加了用于测试和执行 Power Over Camera Link (PoCL) 接口的功能。

CLS-212 是一款经济型视频测试模式生成器,支持所有 Camera Link 配置(base/medium/full/80-bit)。完全可编程的视频定时使 CLS-212 能够模仿摄像机的特性,视频时钟速率高达(甚至超过)Camera Link 85 MHz 最大值。CLS-212 包含在 PoCL 应用中广泛使用的 Miniature Camera Link (miniCL) 连接器。

CLS-212 使用带有标准 RS-232 串行端口的 PC 进行控制。或者,可以使用USB适配器将 CLS-212 连接到 PC USB 端口。CLS-212 控制通过简单、直接的命令行界面 (CLI) 执行。不需要特殊软件。配置文件很容易使用用户参数创建并下载到 CLS-212。

CLS-212 Camera Link 模拟器对于 Camera Link 产品和系统的开发、测试和集成非常有用。CLS-212 特别适用于测试 PoCL 电缆和图像采集卡。CLS-212 安装在坚固的铝制外壳中。


CLS212_connections

CLS-222 Camera Link PoCL模拟器 (v2.1)

CLS-222 Camera Link Simulator是 CLS-221 的 PoCL(Power over Camera Link)版本。它是一款经济实惠的高性能视频测试模式生成器,支持所有视频格式,包括新版本 2.1 规范中引入的视频格式。完全可编程的视频定时使 CLS-222 能够模仿几乎任何相机的特性。新功能包括增强的时序性能、拜耳颜色支持和其他视频模式。通过 RS-232 端口、USB 或图像采集卡 COM 端口进行控制。CLS-222 还包含 AIA 验证测试模式。

CLS-222 具有较小的 SDR/HDR 连接器,通常用于 PoCL 相机和图像采集卡。CLS-222 在两个连接器上检测电源并模仿 PoCL相机特性,支持更新的 PoCL 相机。

CLS-222 通过迷你电缆连接到带有SDR/HDR连接器的设备, 并通过适配电缆连接到带有更大 MDR 连接器的设备。

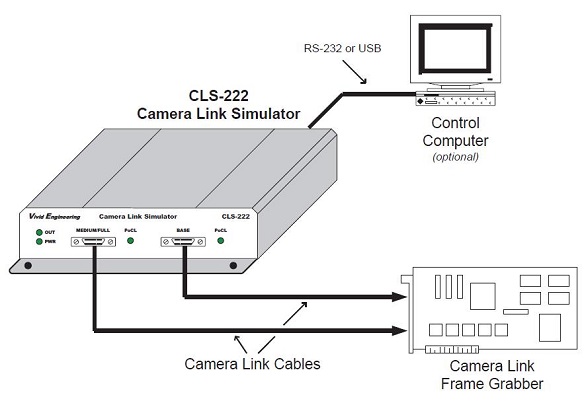

CLS222_connections

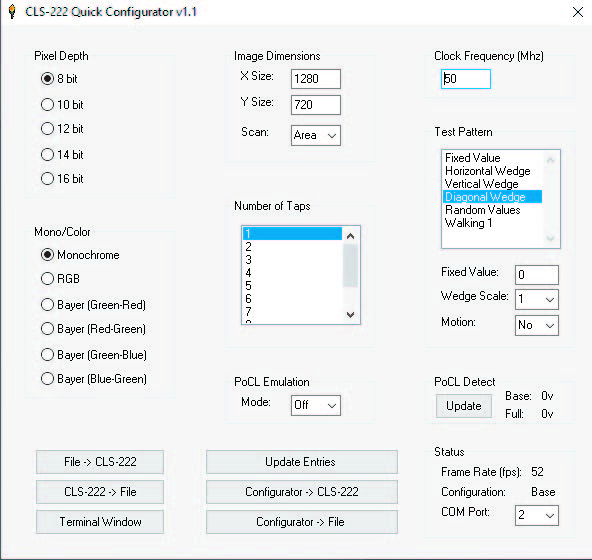

CLS222_software

注意:为确保数据完整性,我们建议对具有较高接口时钟频率的应用程序限制 Camera Link 电缆长度,例如:时钟频率为80-85 MHz时,模拟器连接到图像采集卡的电缆长度不应超过 5m;时钟频率为61-79 MHz时,电缆长度不应超过7m;时钟频率为20- 60MHz时,电缆长度不应超过10m。
