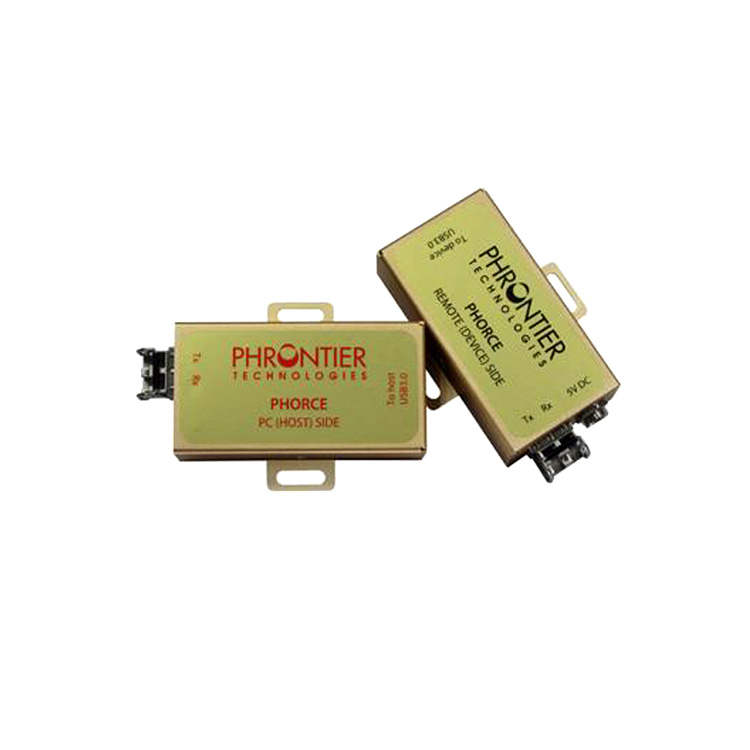

USB3.0 LC光纤延长器PHORCE系列

USB3.0 LC光纤延长器PHORCE系列

  • 详细介绍

产品型号:USB3.0 LC光纤延长器PHORCE系列

主要参数:即插即用;5 Gb/s 传输带宽;USB 3.1 Gen 1;单模/多模;双工/单工

产品详细说明:

主要特征



1、通过单模、多模或CWDM 光纤可达300 米

2、即插即用,无需驱动程序。

3、支持 5 Gb/s 传输带宽

4、为多达 2 个 USB 设备提供 USB 总线电源

5、光学隔离

6、低功耗:~2W

7、安全的电源连接器和 2 个带锁定机制的 USB 连接

8、尺寸:72 x 38 x 24 mm(PC-module);87 x 43 x 30 mm(RE module)

9、重量: 60g(PC模块);74g(RE模块)



型号描述



PHU31-M — 多模 LC 双工,最长 300 米;

包括 1x PHU31-M-PC 模块、1x PHU31-M-RE 模块、1x 15W 壁挂式电源



PHU31-S — 单模 LC 双工,最长 300 米;

包括 1x PHU31-S-PC 模块、1x PHU31-S-RE 模块、1x 15W 壁挂式电源



PHU31-SL — 单模 LC 单工,最长 300 米;

包括 1x PHU31-SL-PC 模块、1x PHU31-SL-RE 模块、1x 15W 壁挂式电源



PHU31-Cxx — Tx 光学范围:1270~1610nm,Rx 光学范围:1260~1620nm,LC 双工,最远 300 米;

包括 1x PHU31-Cxx-PC 模块、1x PHU31-Cxx-RE 模块、1x 15W 壁挂式电源



技术参数



型号

PHU31-M

PHU31-S

PHU31-SL

PHU31-Cxx

最大连接距离¹

150 ~ 300 m (500 ~ 1000 ft)

波长

850nm

1310nm

1270/1330nm

CWDM grid

输出功率²

-6.5 ~ -1 dBm

-8.2 ~ +0.5

dBm

-8.2 ~ +0.5

dBm

-4 ~ +3 dBm

接收功率²

-11.1 dBm

-14.4 dBm

-14.4 dBm

-14.4 dBm

所需光纤数

2

2

1

2

连接器类型

LC Duplex

LC Duplex

LC Simplex

LC Duplex

光纤类型

OM2, OM3, OM4

9/125 um SM

*1 The link distances are estimated with 50/125um OM3 MM fiber and 9/125um SM fiber.

*2 Measured with average optical power
